Sistemas de visión artificial

El procesamiento digital de imágenes tiene múltiples aplicaciones a nivel industrial: seguridad, control de calidad, automatización de procesos, obtención de información cuantitativa / cualitativa, etc. Maps tiene el privilegio de ser una de las empresas pioneras en la aplicación de las técnicas de visión por computador en aplicaciones industriales en España. En 1984 Maps diseñó y fabricó el primer sistema microcontrolado de captura y procesado de imágenes. A ello siguieron diseños propios de tarjetas específicas y software para la arquitectura i386 de PC. En la actualidad Maps ofrece su know-how en dos líneas de productos principales:

SLAMMAps. Sistema de Lectura Automática de Matrículas

Maps desarrolla sistemas de lectura automática de matrículas de vehículos desde 2001. Maps dispone de la tecnología necesaria para la implantación de estos sistemas tanto en aplicaciones que requieren capturar las imágenes a alta velocidad (free flow) como a vehículo parado.

VISIOMAPS. Sistema de inspección industrial mediante visión por computador

El sistema VISIOMAPS es un sistema industrial de procesado de imágenes en tiempo real, con múltiples funciones y totalmente configurable por el usuario: control de superficies pintadas, impresiones, control de medidas, control de empaquetado, de etiquetado, envases, piezas con geometría circular, etc.

VISOMAPS. Sistema de inspección industrial mediante visión por computador

Maps desarrolla sistemas de lectura automática de matrículas de vehículos desde 2001. Maps dispone de la tecnología necesaria para la implantación de estos sistemas tanto en aplicaciones que requieren capturar las imágenes a alta velocidad (free flow) como a vehículo parado.

Maps ofrece soluciones completas al reto de realizar la lectura de matrículas de vehículos de forma automática. La lectura se puede realizar en tiempo real, o off-line sobre imágenes capturadas en disco duro.

En cuanto a la arquitectura del sistema, MAPS ofrece soluciones que se adaptan a las necesidades del proyecto:

• Cámaras compactas con diversas opciones en cuanto a resolución y prestaciones. El foco de iluminación y la cámara están integrados en la misma carcasa.
• Procesadores especializados en la captura de matrículas, que admiten señales de sincronismo exteriores y comunican mediante ethernet con la central de Lectura. Estos concentradores o "servidores" de matriculas admiten hasta 8 cámaras
• Sistemas unificados en el que la captura y lectura de la matricula y el almacenamiento de la imagen se realiza por el mismo procesador. También comunican por ethernet con otros sistemas de nivel superior.

Para mayor información acceder a la página principal de los sistemas de Lectura Automática de Matrículas diseñados y fabricados por MAPS.

VISOMAPS. Sistema de inspección industrial mediante visión por computador

Descripción del sistema

La aplicación de la visión por computadora en la realización de trabajos de inspección tiene como ventaja la utilización un de un sensor remoto (la cámara de TV), que no requiere ningún contacto físico con los objetos a visualizar. Adicionalmente, se pueden conseguir velocidades de operación y fiabilidad mejores que en sistemas convencionales.

Las principales características del sistema VISIOMAPS son las siguientes:

• Facilidad de programación y de utilización por el usuario, que no necesita tener conocimientos informáticos.

• Flexibilidad de adaptación a diferentes entornos

• Alta velocidad de operación gracias al preprocesador especializado en el tratamiento de imágenes. El sistema se basa en una computadora tipo PC, dotada de un procesador especializado VLSI

• Bajo coste

El sistema VISIOMAPS esta orientado a la realización de trabajos de inspección de dos tipos:

• Inspección cuantitativa: Realización de medidas (Áreas, longitudes, perímetros, etc), contajes y ángulos de orientación.

• Inspección cualitativa: Verificación de la correcta realización del trabajo como el ensamblado, el embotellado, el etiquetado, el empaquetado, etc...

Características técnicas del sistema

El sistema se compone de los siguientes elementos:

• Cámara de TV

• Placa preprocesadora de imagen

• Ordenador PC/AT de control

Gracias a la tarjeta de preprocesado de vídeo, el ordenador PC/AT de control puede operar con imágenes a una elevada velocidad, tal y como exigen la gran mayoría de aplicaciones industriales. La interconnexión con el entorno se realiza a través de una tarjeta de entradas/salidas del PC/AT.

El sistema de inspección VISIOMAPS tiene las siguientes características:

• Cuatro entradas de vídeo multiplexadas

• Detección y sincronización automática con la pieza o bien sincronización externa

• Resolución de 336 x 286 píxeles

• Tratamiento de imágenes de grises (256 niveles) binarios o contornos

• Posibilidad de discriminación de colores

• Tiempo de procesado: dependiendo del número de parámetros y ventanas a considerar (tiempos típicos entre 80ms y 200ms)

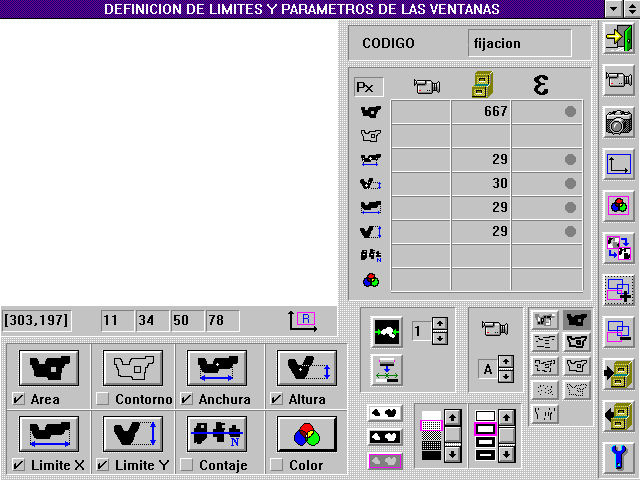

• Posibilidad de definir ventanas de coordenadas fijas sobre la imagen, o bien ventanas que se posicionan y siguen automáticamente el objeto (tracking)

• Posibilidad de simulación del test de desarrollo para validar estrategias y obtener los tiempos de procesado de cada test

• Facilidad de depuración de errores en el desarrollo de inspecciones

Principales Clientes

• Flamagas
• Enher (Movimiento de Presas)
• Fibras Cortauds
• Braun (Linea Blanca)
• Pendelastica (Automoción)
• Simpson (Automoción)
• Ayuntamiento de Barcelona (Tráfico)
• Santiberi (Industria Alimentaria)
• Universitat Politécnica de Catalunya
• Vitri (Metalurgica, geometria circular)
• Industrias Torras (Mataderos)
• Toledo (Basculas)
• ACESA (Lectura automatica de matriculas)
